eFlo 2.0 Standard
Durchflussmesser
eFlo 2.0 Standard Gasdurchflussmessung und -regelung bis 350 mbar
BezeichnungeFlo 2.0 Standard
Misst und regelt den Durchfluss gängiger Prozessgase bis 350 mbar, mit Druck- und Temperaturkompensation sowie vor Ort zertifizierbarer Kalibrierung.
- Integrierte Kommunikation über Modbus RS485 (RTU) und Ethernet (TCP)
- Druck- und Temperaturkompensation für eine präzise Durchflussberechnung
- Software Flow Meter View und mobile Oberfläche zur Konfiguration
- Lieferbar mit elektronischem Ventil, mit oder ohne Regelung
- Analoge Ansteuerung und Rückmeldung für die Datenerfassung
- Direkte und externe Sollwertvorgabe
- Integrierte Alarme für hohen und niedrigen Durchfluss
- Durchflusssummierung
- Kompakte Bauform
- Integrierte Datenaufzeichnung
- NIST-rückführbare Kalibrierung
- Konfigurationswerkzeuge über USB und Bluetooth
- Mobiltaugliche und webbasierte Fernkonfiguration
- Durchflusskalibrierung vor Ort nach CQI-9 zertifizierbar
- Digitalanzeige mit einfach zu bedienendem Touchfeld und optionalem Touchscreen

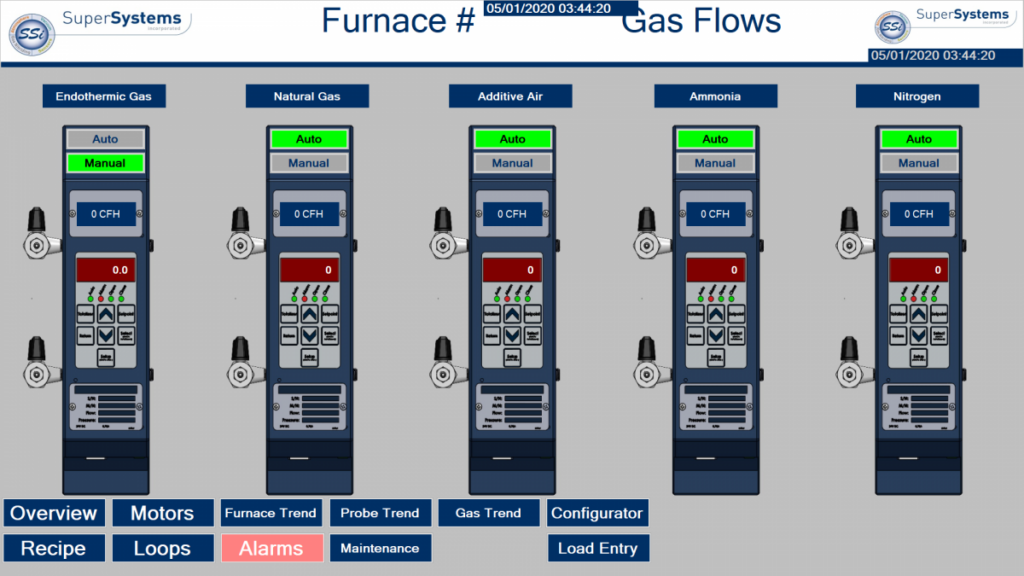

- SCADA-Einbindung: aktueller Durchfluss, Summendurchfluss, Sollwert und Kostenberechnung
- Versorgungsspannung24 V DC bei 400 mA
- Genauigkeit±4%
- Messspanne (Turndown)6:1
- Zulässige Gastemperatur0 °C bis 65,6 °C
- Zulässige Umgebungstemperatur0 °C bis 65,6 °C
Opis

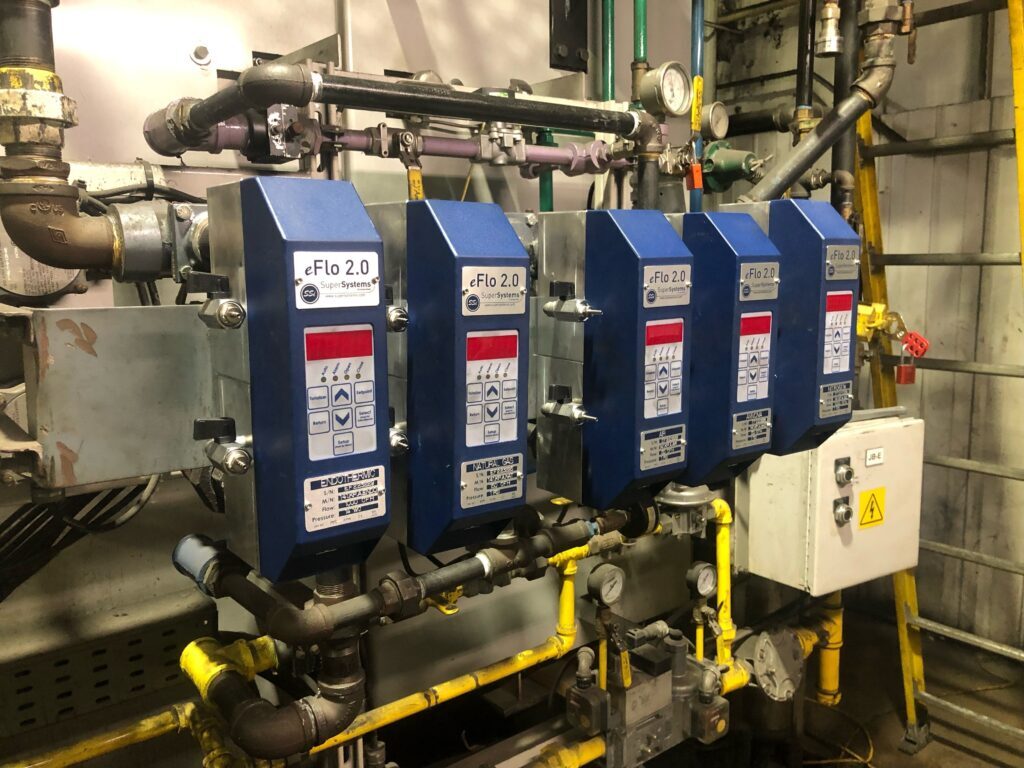

SSi liefert Technik zur Durchflussmessung und -regelung für härteste industrielle Umgebungen. Die eFlo 2.0 ist die neueste Baureihe elektronischer Durchflussmessgeräte und fügt sich wie die früheren eFlo-Modelle in bestehende Steuerungen ein. Das erleichtert das Erfassen und Überwachen von Gasflüssen und erlaubt den Austausch manueller Durchflussmesser ohne Umbau des Schaltschranks.
Das Gerät ist in mehreren Ausführungen erhältlich: mit motorisch betätigtem automatischem Regelventil, mit manuellem Regelventil, ohne Regelventil sowie als reiner Summenzähler. Je nach bestelltem Modell bietet eFlo eine Digitalanzeige mit Touch-Tastatur, direkte und externe Sollwertvorgabe mit integrierten Alarmen, Modbus-Kommunikation, digitale und analoge E/A, USB- und Ethernet-Anbindung, integrierte Datenaufzeichnung und Unterstützung mobiler Geräte.
Der Durchfluss wird aus der Druckdifferenz des Gases an einer eigens ausgelegten Blende im Durchflusskörper berechnet, wobei Druck und Temperatur kompensiert werden. Hinzu kommen Diagnoseinformationen, Alarme für Durchflussrate und Druck sowie ein Summenzähler.
Dane techniczne
| Versorgungsspannung | 24 V DC bei 400 mA |
|---|---|
| Genauigkeit | ±4% |
| Messspanne (Turndown) | 6:1 |
| Zulässige Gastemperatur | 0 °C bis 65,6 °C |
| Zulässige Umgebungstemperatur | 0 °C bis 65,6 °C |
| Durchflussausgangssignal (linear) | 4-20 mA |
| Max. Bürde des Ausgangssignals | 500 Ω |
| Eingangssteuersignal (linear) | 4-20 mA |
| Ansprechzeit | 1 bis 10 Sekunden |
| Kommunikation | RS485, Ethernet, USB |
| Kommunikationsprotokoll | Modbus RTU, Modbus TCP, EtherNet/IP |
| Zulässiger Druck des Durchflussmessers | max. 350 mbar |
| Anschluss | 1 1/4 Zoll NPT |
| Gase | Stickstoff, Wasserstoff, Ammoniak, dissoziiertes Ammoniak, Argon, CO2, CO, Methan, Erdgas, Propan, Sauerstoff, Luft, Endogas und Exogas sowie weitere |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen
01Glühen
02Aufkohlen
03Endogas-Generatoren
04Nitrieren
05Sintern
