eFlo 2.0 HiPr
Durchflussmesser
eFlo 2.0 HiPr Gas- und Flüssigkeitsdurchflussmessung und -regelung bis 6 bar
BezeichnungeFlo 2.0 HiPr
Misst und regelt den Durchfluss von Standard- und aggressiven Flüssigkeiten und Gasen bei Drücken bis 6 bar, die Kalibrierung ist vor Ort zertifizierbar.
- Lieferbar mit elektronischem Ventil oder ohne Regelventil
- Digitalanzeige mit einfach zu bedienendem Touchfeld
- Präzise Durchflussmessung von Flüssigkeiten und Hochdruckgasen
- Direkte und externe Sollwertvorgabe
- Arbeitet mit der Software FlowMeter View
- Einfache Nachrüstung vorhandener Durchflussmesstechnik
- Durchflusskalibrierung im Betrieb nach CQI-9 zertifizierbar
- SCADA-Einbindung: aktueller Durchfluss, Summendurchfluss, Sollwert und Kostenberechnung
- Integrierte Alarme für hohen und niedrigen Durchfluss
- Durchflusssummierung
- Analoge Ansteuerung und Rückmeldung für die Datenerfassung
- Integrierte Modbus-Kommunikation über RS485
- LED-Anzeigen: Prozessdaten, Alarm hoch und niedrig, Automatik/Hand, Auf/Zu, Motorantrieb
- Touch-Tastatur: Summenzähler, Reset, Sollwert, Automatik/Hand, Konfiguration
- Konfiguration über USB und Ethernet-Anbindung
- Mobiltaugliche Konfigurationsoberfläche
- Versorgungsspannung24 V DC bei 400 mA
- Genauigkeit±4%
- Messspanne (Turndown)6:1
- Zulässige Medientemperatur-20 °C bis 65,6 °C
- Zulässige Umgebungstemperatur-20 °C bis 65,6 °C
Opis
SSi liefert Technik zur Durchflussmessung und -regelung für härteste industrielle Umgebungen. Die eFlo 2.0 HiPr ist die Ausführung der eFlo-Reihe für Hochdruck und Flüssigkeiten. Sie überwacht und regelt Durchflüsse, die das Standardgerät für niedrigen Druck nicht abdeckt, und behält dabei Digitalanzeige, Touchfeld-Bedienung und die einfache Nachrüstung in bestehende Steuerungen bei.

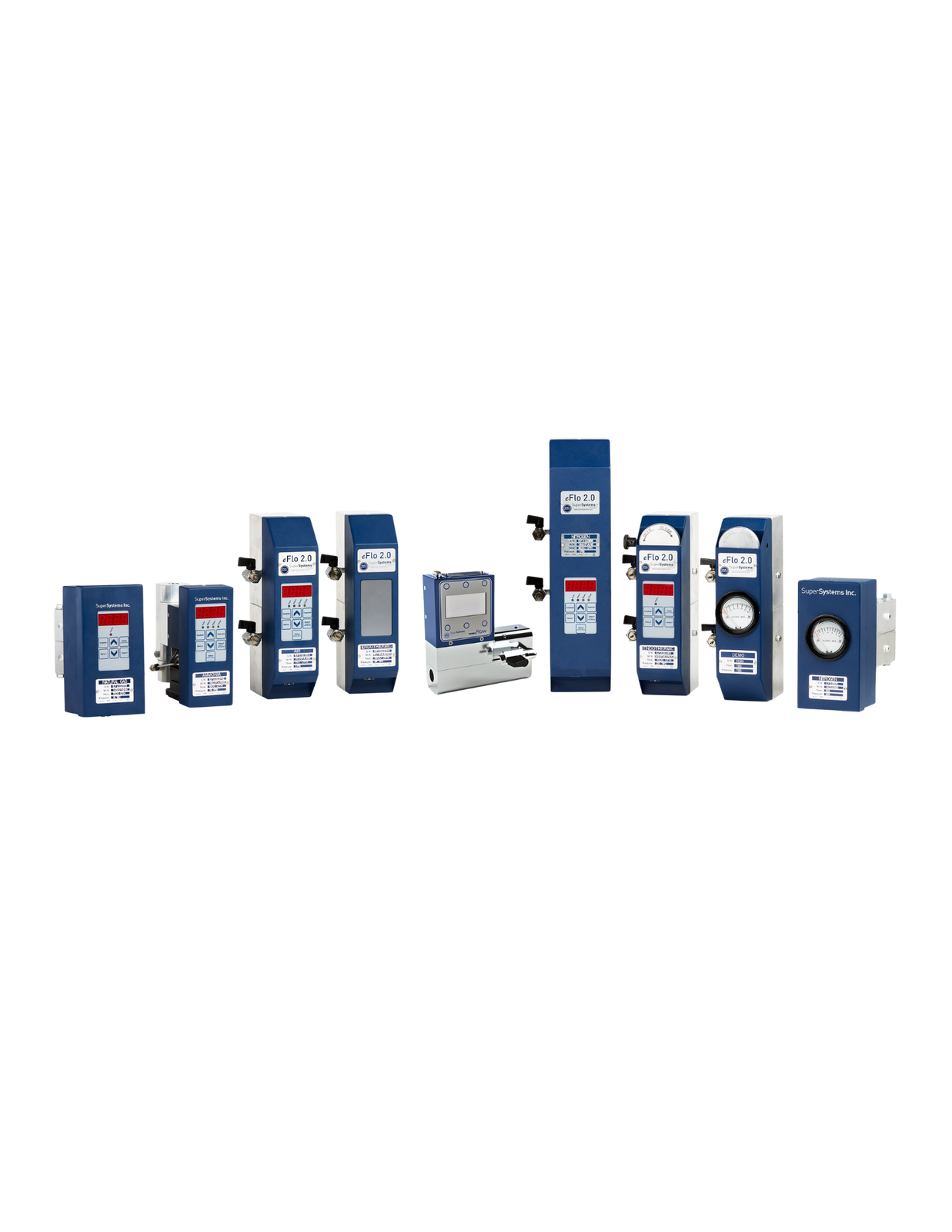

Das Gerät ist in mehreren Ausführungen erhältlich: mit motorisch betätigtem automatischem Regelventil, mit manuellem Regelventil, ohne Regelventil sowie als reiner Summenzähler. Je nach bestelltem Modell bietet eFlo direkte und externe Sollwertvorgabe mit integrierten Alarmen, Modbus-Kommunikation, digitale und analoge E/A, USB- und Ethernet-Anbindung, integrierte Datenaufzeichnung und Unterstützung mobiler Geräte.
Die SCADA-Einbindung meldet aktuellen Durchfluss, Summendurchfluss, Sollwert und Kostenberechnung; die Durchflusskalibrierung lässt sich im laufenden Betrieb nach CQI-9 zertifizieren.
Dane techniczne
| Versorgungsspannung | 24 V DC bei 400 mA |
|---|---|
| Genauigkeit | ±4% |
| Messspanne (Turndown) | 6:1 |
| Zulässige Medientemperatur | -20 °C bis 65,6 °C |
| Zulässige Umgebungstemperatur | -20 °C bis 65,6 °C |
| Durchflussausgangssignal (linear) | 4-20 mA |
| Max. Bürde des Ausgangssignals | 500 Ω |
| Eingangssteuersignal (linear) | 4-20 mA |
| Ansprechzeit | 1 bis 10 Sekunden |
| Kommunikation | RS485, Ethernet, USB |
| Kommunikationsprotokoll | Modbus RTU, Modbus TCP, EtherNet/IP |
| Zulässiger Druck des Durchflussmessers | max. 4,4 bar (Flüssigkeiten), max. 6,5 bar (Gase) |
| Anschluss | 1/2 Zoll NPT |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen

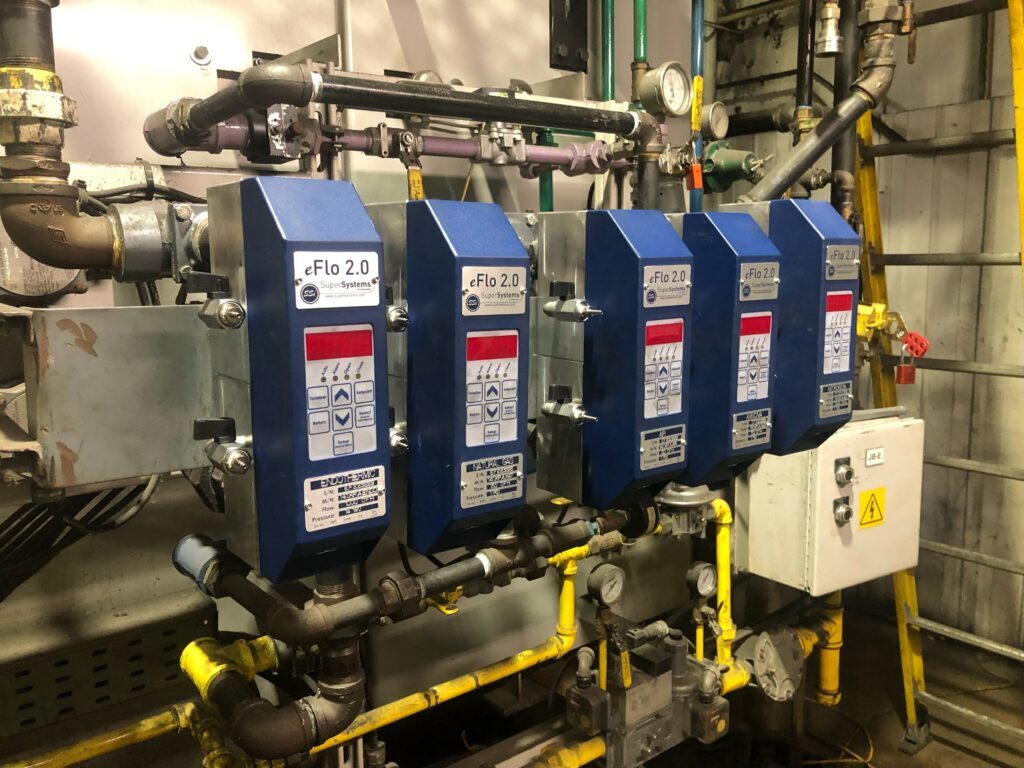

01Hochdruck-Gasleitungen in Wärmebehandlungsanlagen
02Durchflussmessung von Flüssigkeiten, auch aggressiver Medien
03Aufkohlungs- und Nitrieranlagen
04Endogas-Generatoren
05Sintern
