Stationärer Mehrzonen-Dreigasanalysator MZA6010: CO, CO2, CH4
BezeichnungMZA6010
Fest installierter Mehrgasanalysator, der bis zu acht Ofenzonen mit einem Sensor beprobt und CO, CO2 und CH4 kontinuierlich misst.
- Analyse von bis zu 8 Zonen mit einem einzigen Sensor, mit zonenspezifischer Kommunikation sowie eigenen Ein- und Ausgängen
- Genaue Bestimmung des Kohlenstoffpegels (%C) aus der vom Infrarotsensor gemessenen Gaszusammensetzung
- Optionale Wasserstoffzelle für Berechnungen zum Nitrocarburieren und Nitrieren
- Pumpensperre und Schutz der Probenahmeleitung durch kontinuierliche Überwachung von Sonden-mV und Ofentemperatur
- Einfache Nullpunkt- und Endwertkalibrierung durch den Anwender sowie integrierte Automatikkalibrierung
- Konfigurierbarer Auto-Adjust-Modus, der die manuelle Korrekturfaktor-Anpassung ersetzt
- Bauweise für aggressive Atmosphären wie Ammoniak geeignet
- Hochauflösender Touchscreen mit Bildschirmschreiber und Datenlogger
- Analoge Ein- und Ausgänge für Pumpensperre und Weiterleitung der Messwerte an SPS oder SCADA
- Sitzungsaufzeichnung mit frei definierbaren Benutzer- und Anlagennamen
- Mehrsprachige Menüführung
- PC-Software XGA Viewer mit grafischer Echtzeitanzeige, Datenexport, CSV-Export und Datensicherung
- Analysierte ZonenBis zu 8 mit einem Sensor
- CO (Kohlenmonoxid) Messbereich0 – 100 %
- CO2 (Kohlendioxid) Messbereich0 – 2,0 % (optional 0 – 20,0 %)
- CH4 (Methan) Messbereich0 – 100 %
- Kohlenstoffpegel %C0,1 – 2,00 %
Opis

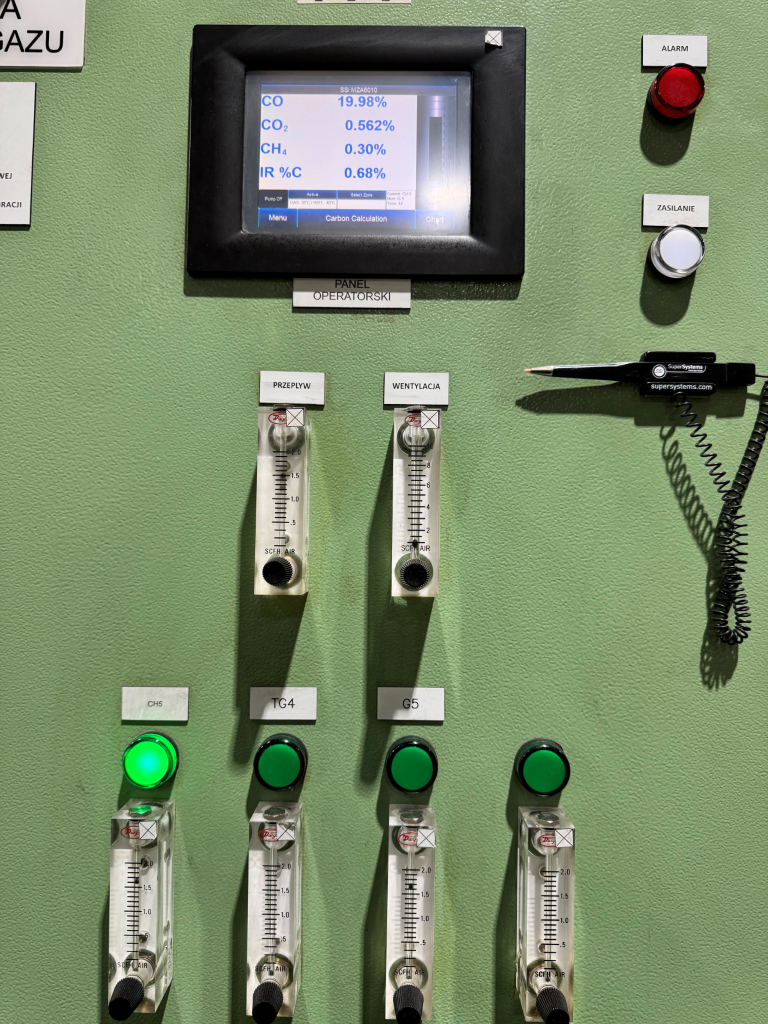

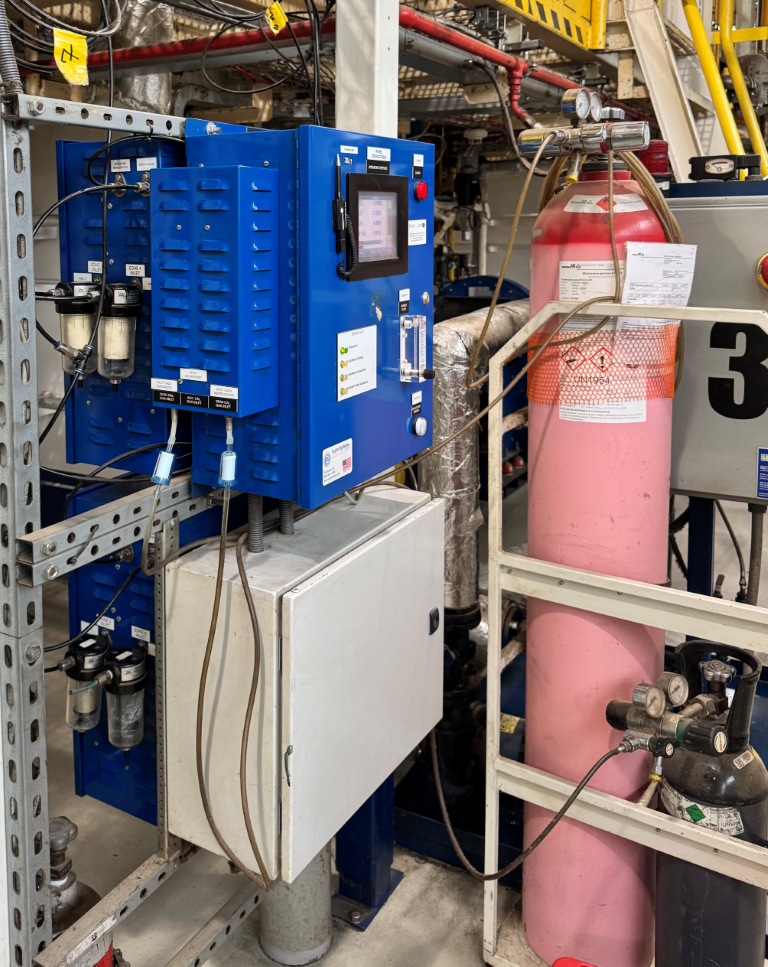

Der MZA6010 ist ein fest installierter Mehrgasanalysator, der mit einem einzigen Gerät mehrere Zonen oder mehrere Öfen beprobt. Er misst kontinuierlich Kohlenmonoxid (CO), Kohlendioxid (CO2), Methan (CH4) und optional Wasserstoff (H2) und berechnet daraus zusammen mit der Ofentemperatur den Kohlenstoffpegel (%C).

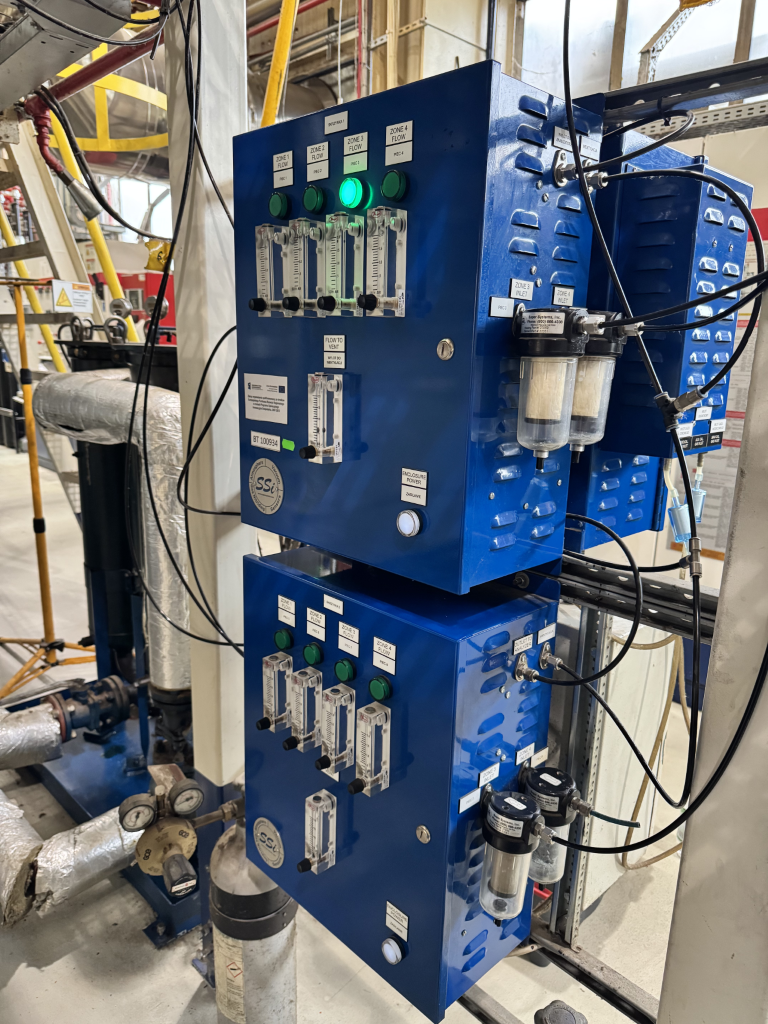

Bis zu acht Zonen werden von einem Sensor analysiert, jede mit eigener Kommunikation sowie eigenen Ein- und Ausgängen. Das System ist schnell installiert und bietet die Vorteile der kontinuierlichen Gasanalyse aus mehreren Quellen deutlich wirtschaftlicher, als für jede Zone oder jeden Ofen ein eigenes Gerät zu installieren. Ein konstanter Atmosphärenstrom durch das gesamte Probenahmesystem verhindert Ruß- und Kondensatablagerungen in den Probenahmeleitungen.

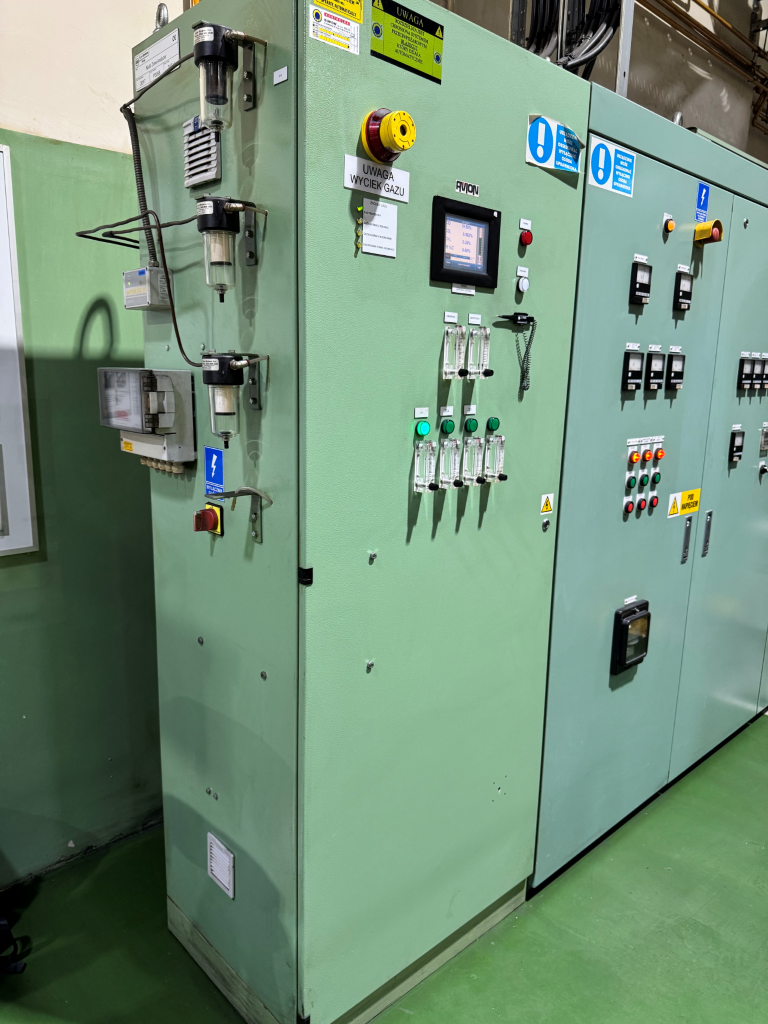

Die kontinuierliche Überwachung verbessert die Prozesswiederholbarkeit und liefert Kenngrößen für die vorausschauende Instandhaltung: Alarme bei abweichenden oder steigenden CO-, CO2- und CH4-Werten warnen frühzeitig vor Rußbildung, gerissenen Strahlheizrohren sowie Wasser- oder Lufteintritt. Eine kundenspezifische Ausführung im klimatisierten Schaltschrank ist verfügbar.
Dane techniczne
| Analysierte Zonen | Bis zu 8 mit einem Sensor |
|---|---|
| CO (Kohlenmonoxid) Messbereich | 0 – 100 % |
| CO2 (Kohlendioxid) Messbereich | 0 – 2,0 % (optional 0 – 20,0 %) |
| CH4 (Methan) Messbereich | 0 – 100 % |
| Kohlenstoffpegel %C | 0,1 – 2,00 % |
| Messverfahren CO, CO2, CH4 | Nichtdispersive Infrarotmessung (NDIR) |
| Messverfahren O2 | Elektrochemisch |
| Probenahme | Absaugung über interne Pumpe |
| Genauigkeit | ± 1 % vom Endwert |
| Werkskalibrierintervall | Jährlich |
| Durchflussmesser | Analog und elektronisch |
| Spannungsversorgung | 90 bis 230 V AC, 50 bis 60 Hz, 60 W |
| Kommunikation | Ethernet, USB(A), USB(B), RS485 Modbus |
| Datenaufzeichnung | Kontinuierlich, automatisch |
| Datenspeicherung | Interner Speicher und Software XGA Viewer (im Lieferumfang) |
| Betriebstemperatur | 0 bis 60 °C |
| H2 (Wasserstoff) Messbereich, optional | 0 – 100 % |
| Messverfahren H2 | Wärmeleitfähigkeit |
| Außenmaße | ca. 16" H x 20" B x 8" T |
| Gewicht | ca. 13 kg |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen
01Mehrzweckkammeröfen und Chargenöfen
02Schachtöfen
03Bandöfen
04Muffelöfen
05Durchlauf- und Stoßöfen
06Endogasgeneratoren
07Aufkohlen und Carbonitrieren
08Härten und neutrales Härten
