9220 Programmierbarer Regler für Vakuumöfen
Bezeichnung9220
Steuert Vakuum-Wärmebehandlungsöfen rezepturbasiert und vereint Temperatur- und Vakuumregelkreise, Chargenthermoelemente und NADCAP-konforme Datenaufzeichnung in einem Gerät.
- 300 Rezepturen mit je 24 Schritten
- Erweiterbare Eingänge für Chargenthermoelemente
- Direkter Anschluss von Vakuummessgeräten
- Anbindung an die meisten Vakuumsteuerungen
- Haltealarm beim Entgasen (Outgas)
- Alarme für Chargenthermoelemente
- Garantierte Haltezeit auf Chargen- und Regelthermoelementen
- 16 PID-Sätze über Rezeptur-Opcodes, drei PID-Sätze je Regelkreis
- Thermoelementvergleich mit Offset zur T/C-Überprüfung
- Mehrere Alarme, einzelnen oder gemeinsamen Relais zugeordnet
- Bandgrenzen für jede Prozessgröße
- Externer Sollwert für den dritten Eingang
- Integrierter Videoschreiber nach NADCAP-Anforderungen
- Chargendaten vom Bediener eingegeben und am SCADA-PC im Netzwerk einsehbar
- RegelkreiseDrei Regelkreise (Temperatur und Vakuum)
- AnalogeingängeDrei
- AnalogausgängeZwei, 0-20 mA oder 4-20 mA
- DigitaleingängeVier
- DigitalausgängeAcht Relaisausgänge, erweiterbar auf 16 oder 32
Opis
Der 9220 ist ein vielseitiger, funktionsreicher und einfach zu bedienender Rezepturregler, der speziell für Vakuum-Wärmebehandlungsöfen entwickelt wurde. Er besteht aus einer Hutschieneneinheit, die mit einer im Schaltschrank eingebauten Touchscreen-HMI kommuniziert.

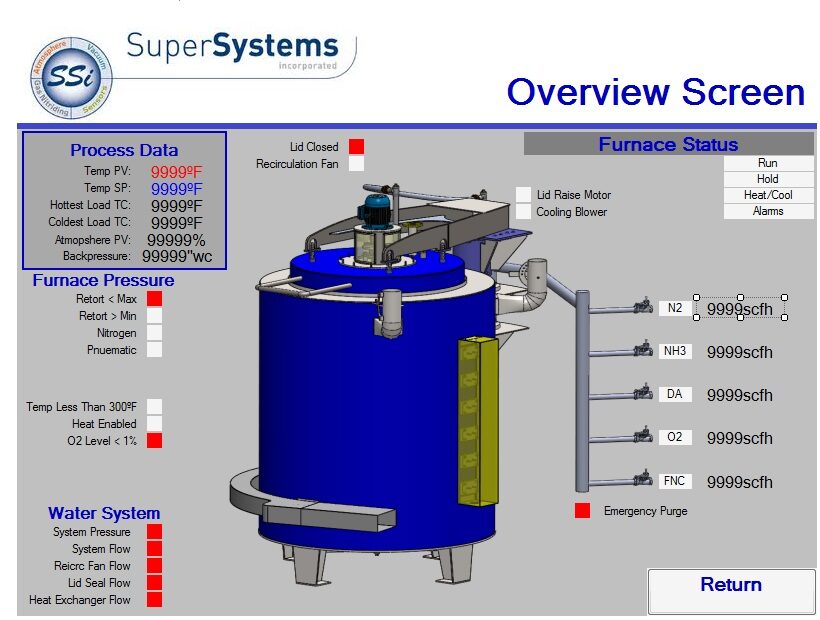

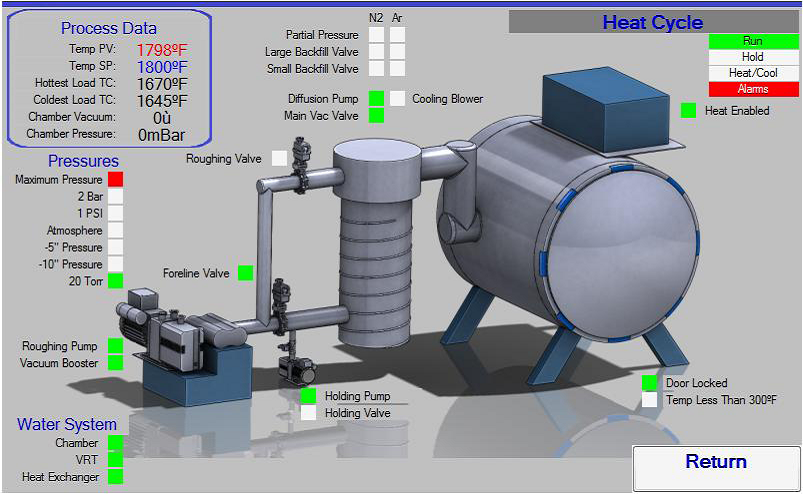

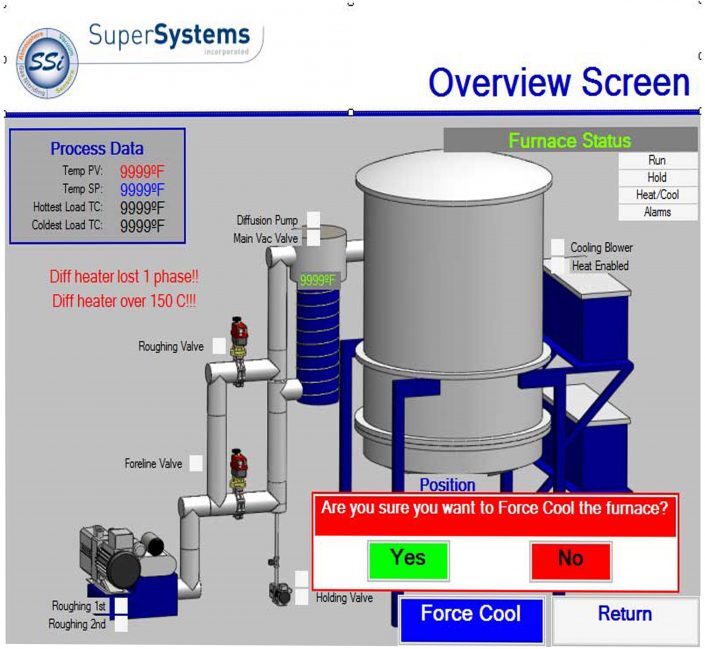

Der große Vollfarb-Bildschirm zeigt Temperatur, Vakuumdaten, Chargenthermoelemente, den aktuellen Rezepturstatus und die Restzeit des laufenden Schritts. Der Regler ist die Steuerzentrale für Regelung, I/O und redundante Datenaufzeichnung aller Prozesse an der Anlage.

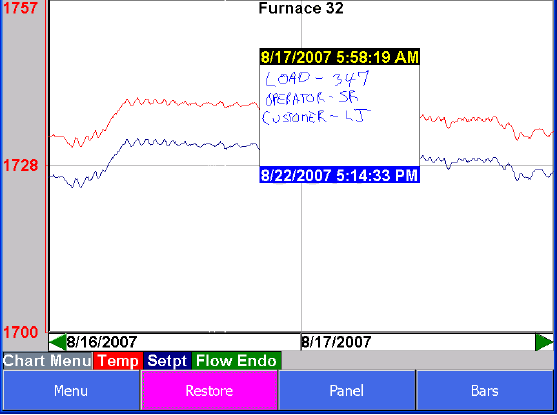

Die Daten werden fortlaufend aufgezeichnet, und ein integrierter Schreiber nach NADCAP-Anforderungen erlaubt dem Bediener die Eingabe von Chargendaten, die anschließend an einem SCADA-PC im Netzwerk eingesehen werden können.
Dane techniczne
| Regelkreise | Drei Regelkreise (Temperatur und Vakuum) |
|---|---|
| Analogeingänge | Drei |
| Analogausgänge | Zwei, 0-20 mA oder 4-20 mA |
| Digitaleingänge | Vier |
| Digitalausgänge | Acht Relaisausgänge, erweiterbar auf 16 oder 32 |
| Schnittstellen | 1 x RS232, 3 x RS485, Ethernet |
| Anzeige | Farb-Touchscreen 3,5 Zoll, 5,7 Zoll oder 12,1 Zoll |
| Datenspeicher | Wechselmedium, bis zu 948 Monate Daten |
| Rezepturen | 300 Rezepturen mit 24 Schritten |
| Fernzugriff | Ansicht im Webbrowser von einem PC im Netzwerk |
| Montage | Hutschiene oder Einbau im Schaltschrank |
| Versorgungsspannung | 24 V DC |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen
01Vakuum-Wärmebehandlung
02Vakuumhärten und Anlassen
03Vakuumglühen und Hochtemperaturlöten
04Rezeptgesteuerter Betrieb von Vakuumöfen
