9120 Regler für Kohlenstoffpegel und Temperatur
Bezeichnung9120
Zweischleifiger Regler, der Temperatur und Ofenatmosphäre an Aufkohlungsöfen und Endogas-Generatoren führt und die Daten zugleich aufzeichnet.
- 16 PID-Sätze, aufgerufen über den Programmbefehl
- Zwei PID-Sätze und Regelkreise mit definiertem Temperatur-Umschaltpunkt
- Thermoelementvergleich mit Offset zur Prüfung der Thermoelemente
- Mehrere Alarme, einzelnen Relais oder einem gemeinsamen Relais zugeordnet
- Freibrennen und Impedanzprüfung der Sonde
- Bandgrenzen für jede Prozessgröße
- Abschaltung des Sollwerts bei 0,00
- Integrierte Datenaufzeichnung und Schreiberfunktion
- Fernanzeige über einen Standard-Webbrowser
- Software TS Manager und Configurator im Lieferumfang
- RegelkreiseZwei PID-Regelkreise (Temperatur, Kohlenstoffpegel, Taupunkt, Millivolt)
- AnalogeingängeDrei
- AnalogausgängeErweiterbar
- DigitaleingängeVier
- DigitalausgängeAcht Relaisausgänge, erweiterbar auf 16 oder 32
Opis

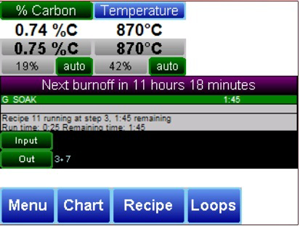

Der SSi 9120 regelt sowohl die Temperatur als auch die Ofenatmosphäre, also Kohlenstoffpegel CP%, Sauerstoff O2%, Taupunkt und Millivolt, an Endogas-Generatoren sowie an Aufkohlungsöfen der Bauarten Mehrzweckkammerofen, Schachtofen, Durchlauf-Netzbandofen, Gliederbandofen und Durchstoßofen. Die wichtigsten Parameter sind übersichtlich und bedienfreundlich auf einem Farb-Touchscreen in den Größen 3,5, 5,7 und 12,1 Zoll angeordnet.

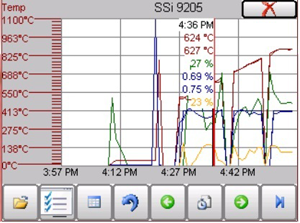

Datenaufzeichnung und Schreiberfunktion sind integriert, auf dem Wechselspeicher finden Aufzeichnungen von bis zu 948 Monaten Platz. Zu den erweiterten Funktionen für die Sauerstoffsonde gehören mehrere Freibrenn- und Spülzyklen sowie Alarme bei hoher Impedanz und träger Reaktion, die unmittelbar in die vorausschauende Instandhaltung einfließen. Die Software TS Manager und Configurator wird für Datenverwaltung, Fernanzeige, die Anbindung an SuperDATA und die Ferneinrichtung mitgeliefert.
Dane techniczne
| Regelkreise | Zwei PID-Regelkreise (Temperatur, Kohlenstoffpegel, Taupunkt, Millivolt) |
|---|---|
| Analogeingänge | Drei |
| Analogausgänge | Erweiterbar |
| Digitaleingänge | Vier |
| Digitalausgänge | Acht Relaisausgänge, erweiterbar auf 16 oder 32 |
| Kommunikation | RS232 (2), RS485 (3), Ethernet, Allen Bradley DF1 |
| Anzeige | Farb-Touchscreen 3,5, 5,7 oder 12,1 Zoll |
| Datenspeicher | Wechselspeicher, bis zu 948 Monate |
| Montage | Hutschiene oder Schalttafeleinbau |
| Spannungsversorgung | 24 V DC |
| Fernzugriff | Anzeige am PC über einen Standard-Webbrowser |
Anwendungen
Sie arbeitet dort, wo die Atmosphäre über die Qualität der Schicht entscheidet
Die Sonde misst und regelt den Kohlenstoffpegel in kontrollierten Atmosphären, unabhängig von der Bauart des Ofens.
Ofentypen
01Endogas-Generatoren
02Mehrzweckkammeröfen zum Aufkohlen
03Schachtöfen
04Durchlauf-Netzbandöfen
05Gliederbandöfen
06Durchstoßöfen
